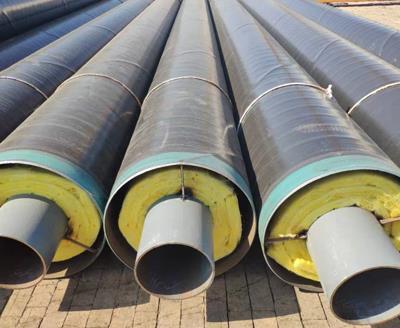

聚氨酯保溫管的黃色或黑色高密度聚乙烯（HDPE）外護管，不僅是防止水分滲入的第一道物理屏障，還承擔著約束保溫泡沫、抵抗土壤化學腐蝕及部分機械沖擊的作用。在運輸、裝卸和現場安裝過程中，外護管表面難免出現劃痕、壓痕或溝槽——尤其是吊帶滑脫、鏟斗碰撞或回填時尖銳石塊劃傷。多數施工規范對外護管劃傷有定性要求（如“不應有可見損傷”），但缺乏定量分級標準，導致現場處理方式混亂：有的輕微劃痕即要求換管，造成巨大浪費；有的深達壁厚一半的損傷卻僅用膠帶粘貼，埋下長期隱患。那么，劃傷深度究竟達到何種程度時必須報廢整根管子？何種程度可通過補傷修復繼續使用？修復材料和方法如何選擇才能確保修復區的水密性和力學強度不低于原設計？本文將基于斷裂力學和加速老化試驗，提出科學的劃傷分級處置準則。

一、劃傷對應力開裂和滲水風險的量化影響

HDPE外護管壁厚通常為2.5~4.0mm（取決于管徑和壓力等級）。劃傷首先削薄了有效截面，在管道內部因泡沫膨脹力和外部土壤壓力共同作用下，劃傷底部會產生三向應力集中。根據線彈性斷裂力學，應力強度因子K? = Y·σ·√(π·a)，其中a為劃傷深度，σ為遠場應力，Y為幾何因子。當K?超過HDPE的斷裂韌性K?c（約2.5~3.5 MPa·m^0.5）時，劃傷會自發擴展為貫穿裂紋。以壁厚3.2mm的外護管為例，若劃傷深度a=1.0mm，在土壤荷載0.05MPa和泡沫膨脹力0.02MPa聯合作用下，計算K?≈1.8 MPa·m^0.5，尚在安全區；但若a=1.8mm，K?升至2.9 MPa·m^0.5，接近臨界值，且長期蠕變效應下，該劃傷可能在3~5年內擴展為裂縫。更重要的是滲水風險——即使劃傷未穿透壁厚，但只要剩余壁厚不足1.0mm，水分在土壤毛細和壓力差驅動下，可通過劃傷區的微孔和鏈間自由體積滲透至泡沫層，加速水解。加速老化實驗（40℃水浴，內外壓差0.02MPa）表明，劃傷剩余壁厚≥1.5mm的試樣，在2000h內無滲透；剩余壁厚1.0mm的試樣，約800h后內表面出現濕斑；剩余壁厚0.5mm的試樣，僅200h即穿透。因此，劃傷深度不能僅看絕對值，還需結合原始壁厚和服役環境綜合判定。

二、劃傷分級標準及對應處置方案

基于以上理論，建議將外護管劃傷分為三個等級，并配套明確的操作指引。Ⅰ級（輕度）：劃傷深度≤0.2mm且長度≤50mm，或深度≤0.3mm且長度≤20mm，此類僅傷及表面氧化層，未影響有效承載截面，只需用細砂紙打磨平整去除毛刺，并涂覆一層聚乙烯修補漆（厚度≥0.1mm）即可投用，無需換管。Ⅱ級（中度）：劃傷深度在0.2~0.8倍壁厚之間，且剩余壁厚≥1.2mm，長度不限（但若長度＞500mm需降級評估）。此類應采用熱熔修補棒（與HDPE同材質，熔點約130℃）進行熔融填充——用熱風槍加熱劃傷區至150℃左右，將修補棒熔化擠壓入溝槽，略高于表面，冷卻后用刮刀修平，修補區域需通過電火花檢漏（15kV無擊穿）和打壓氣密試驗（0.02MPa，保壓30min無壓降）。Ⅲ級（重度）：劃傷深度＞0.8倍壁厚，或剩余壁厚＜1.2mm，或雖深度小于0.8倍壁厚但劃傷底部出現可見白化（表明已產生銀紋微裂紋），則必須報廢該根管段，不得現場修復。因為此類損傷已嚴重削弱結構強度，即便表面補平，長期熱循環下仍會從底部萌生疲勞裂紋。對于無法換管的特殊場景（如已回填且無法開挖），可允許采用“鋼制補強套筒”作為臨時措施——即在外護管劃傷區套焊一個半圓鋼罩（厚度3mm），內襯橡膠墊片，并用螺栓緊固，該套筒可分擔應力并防止水分接觸，但此方案僅作應急使用，應在下一個檢修周期內完成換管。

三、劃傷預防與修復質量檢驗

治理不如預防。在運輸中，聚氨酯保溫管應采用V型托架并加墊橡膠墊，嚴禁鋼絲繩直接綁扎管身；裝卸使用軟質吊帶，且吊點間距不超過6m?；靥钋?，必須對全線外護管進行100%目視檢查，并輔以電火花檢漏（電壓15~20kV）發現所有貫穿性和非貫穿性但壁厚減薄嚴重的損傷。對于Ⅱ級修復后的管段，應在回填后30天、1年、3年各進行一次開挖復查，取樣測試修復區拉伸強度（要求≥原強度的85%）和斷裂伸長率（≥原值的80%），確認修復層與基材是否產生二次剝離。某大型供熱項目嚴格執行該分級標準，共計檢測出外護管劃傷127處，其中Ⅰ級89處（修復后投用），Ⅱ級32處（熱熔修補后投用），Ⅲ級6處（全部更換），運行兩年后復查無一例因劃傷引發滲漏事故，而鄰近未采用分級標準的對照項目在同一時期發生4起外護管破裂進水事件。由此可見，科學定量的劃傷處理準則既能避免“小題大做”造成的浪費，又能杜絕“掩耳盜鈴”式的隱患留存，是聚氨酯保溫管全壽命質量管理中不可或缺的一環。未來隨著AI視覺檢測技術的引入，無人機對管道表面劃傷進行自動掃描和深度學習分類，將進一步提高現場判定的效率和準確性。
