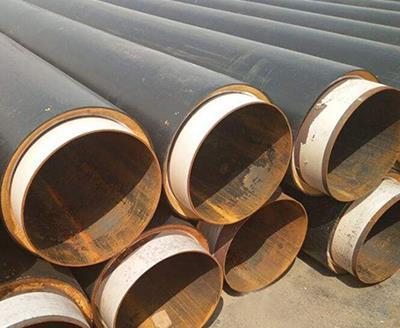

直埋保溫管敷設于軟弱地基、膨脹土或采空區等不穩定地質條件下時，不同管段的地基沉降速率和沉降量存在顯著差異，這種非均勻沉降會在管道縱向產生巨大的彎曲應力和剪切力，使保溫管接頭（補口區域）成為最脆弱的斷裂點。接頭處既有焊接鋼管的剛性連接，又有現場成型的聚氨酯保溫層和熱收縮帶外護層，其抗彎剛度和抗剪強度遠低于管身本體。一旦差異沉降超過允許值（一般要求<20mm/10m），接頭處鋼管可能發生塑性彎曲，保溫層產生環向裂紋或縱向撕裂，外護管密封破壞，地下水迅速滲入，最終導致整段管道報廢。那么，如何準確計算差異沉降對直埋保溫管接頭的附加應力？目前有哪些成熟的抗拉裂結構設計和施工工藝？在無法避開不良地質區域時，又該如何通過柔性和補償措施化解風險？

一、非均勻沉降的應力分析及失效模式

以兩段相鄰的直埋保溫管為例，若左端沉降量為0，右端沉降量為30mm，管段長度12m，則兩接頭之間的相對轉角約為0.143°（按線性差異）。此轉角會在鋼管上產生彎曲應力，對于DN300×7mm鋼管，該應力可達120~150MPa，雖未超過許用應力（通常≥235MPa），但會通過泡沫粘結層將拉應力傳遞給保溫材料，聚氨酯的抗拉強度僅約0.2~0.3MPa，極易在界面處產生剝離。更嚴重的是接頭處存在幾何不連續——補口區域的泡沫通常沒有鋼管支撐（因焊接時預留裸管段），其抗彎截面模量驟降，形變集中于此。現場取樣表明，沉降區接頭的破壞始于泡沫內壁的徑向微裂紋，隨后擴展至外護管，最后引發熱收縮帶搭接處翹邊。若差異沉降持續增加至50mm以上，鋼管本身會產生塑性皺褶，徹底喪失輸送功能。實際案例中，某西北供熱管線穿越濕陷性黃土區，因遇暴雨導致地基局部下陷，兩處接頭在30天內先后發生爆管泄漏，開挖后發現接頭處鋼管彎曲變形達8°，保溫層粉碎性破碎，外護管撕裂長度超過1.2m。事后檢測該段差異沉降率高達15mm/m，遠超規范限值（≤5mm/m）。

二、結構創新：柔性接頭與滑動補償裝置

面對不可避免的差異沉降，硬性抵抗不如柔性適應。目前行之有效的做法是在沉降過渡區設置“柔性耦合接頭”，該接頭采用波紋管膨脹節替代常規剛性焊接，其軸向補償量可達±40mm，角向偏轉能力±2°，能有效吸收沉降差。波紋管外部仍需包覆保溫層，但保溫材料需選用抗彎性能好的彈性體復合保溫（如橡塑海綿與聚氨酯組合），并在外層加裝不銹鋼防水套，確保伸縮時不破壞密封。另一種方案是采用“滑動套管”結構——在沉降區將保溫管外套一根更大口徑的鋼質保護管（套管），套管與保溫管之間留有20~30mm環形間隙，允許保溫管在套管內自由滑動和偏轉，套管本身與外層土壤共同沉降，但內部輸送管不受橫向剪切。該結構已在跨河穿越段成功應用，實測差異沉降達60mm時，內部管接頭完好無損。此外，對于已經鋪設的剛性直埋保溫管，可在沉降區段每隔6m設置一個“應力釋放環”，即在該處截斷保溫層并填充柔性聚氨酯泡沫（密度較低，約50kg/m3），使彎曲應變集中在填充區，避免傳遞至焊接接頭。

三、施工前的地基處理與運行期監測手段

治本之策在于提前消除差異沉降源。在直埋保溫管鋪設前，應對不良地基進行換填處理——將沉降敏感層（如淤泥或膨脹土）挖除，換填級配砂石或灰土，并分層壓實至壓實度≥95%，使地基承載力達到≥120kPa。若換填成本過高，可采用樁基托梁結構，即在管段下方打設鋼筋混凝土灌注樁，并在樁頂設置連續鋼筋混凝土板，使整段管道坐落在同一剛性基礎上，徹底消除差異沉降。施工中，接頭處應預留足夠的裸露長度（≥500mm）以便安裝高精度沉降監測標，回填后應立即建立靜力水準監測系統，通過連通管精確測量每個接頭的實時高程，精度可達±0.5mm。一旦監測到某接頭差異沉降速率連續三日超過2mm/天，或累計沉降超過設計值的70%，則啟動應急預案：在沉降過大側進行壓密注漿抬升，或在補償器處增加位移量。某輸油工程直埋保溫管穿越采空區，采用樁基礎+實時監測方案后，運行10年內最大差異沉降僅18mm，遠低于接頭安全極限，驗證了綜合治理的有效性。同時，建議在設計和施工階段進行三維有限元數值模擬，將管道、保溫層、土壤視為共同作用的整體，模擬不同沉降幅度下接頭各部位的應力應變分布，從而提前優化接頭位置（盡量避開沉降峰值點）和調整壁厚。綜合而言，直埋保溫管穿越非均勻沉降區并非無解難題，只要將柔性結構、地基加固和智能監測三位一體有機結合，即可將接頭拉裂風險降至最低，確保管網在復雜地質條件下的長期安全運行。
