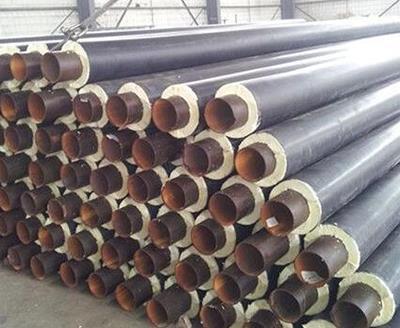

直埋聚氨酯保溫管因其“管中管”結(jié)構(gòu)（工作鋼管+聚氨酯泡沫層+高密度聚乙烯外護(hù)管）被廣泛用于地下供熱和制冷工程。然而，地下水位較高或施工接頭密封不嚴(yán)時(shí)，地下水會(huì)透過(guò)外護(hù)管破損點(diǎn)或端頭封帽滲入泡沫層。由于聚氨酯泡沫本身閉孔率并非100%（一般允許存在2%~8%的開(kāi)孔），水分子在毛細(xì)作用下逐步向內(nèi)擴(kuò)散，同時(shí)伴隨水解反應(yīng)——異氰酸酯基團(tuán)與水反應(yīng)生成脲基和二氧化碳，導(dǎo)致泡沫結(jié)構(gòu)坍塌、導(dǎo)熱系數(shù)急劇飆升。這一衰退過(guò)程究竟以何種速率發(fā)生？工程上又該如何量化評(píng)估并制定應(yīng)急搶修窗口期？

一、水分入侵后的物理化學(xué)衰退機(jī)理與時(shí)間尺度

滲水初期（0~72小時(shí)），水主要以液態(tài)形式滯留在外護(hù)管與泡沫的界面間隙，此時(shí)泡沫整體導(dǎo)熱系數(shù)從0.024 W/(m·K)上升至約0.035~0.042 W/(m·K)，增幅約45%~75%。若水分持續(xù)存在，7天后水解反應(yīng)進(jìn)入加速期，泡沫中的酯鍵被水分子攻擊斷裂，生成羧酸和醇，同時(shí)釋放的CO?氣體在密閉空間內(nèi)形成氣壓，促使泡沫內(nèi)壁產(chǎn)生微裂紋。第15天時(shí)，取樣觀察可見(jiàn)泡沫顏色由淺黃轉(zhuǎn)為棕褐色，泡孔合并率超過(guò)30%，壓縮強(qiáng)度下降至原值的55%。值得關(guān)注的是，滲水并非均勻擴(kuò)散，而是沿鋼管表面形成“水環(huán)”效應(yīng)——由于鋼管溫度高于周?chē)寥溃ǘ具\(yùn)行），水蒸氣在鋼管附近蒸發(fā)并向冷端（外護(hù)管方向）遷移，在溫度梯度驅(qū)動(dòng)下形成往復(fù)濕遷移，加速了整個(gè)保溫層的水分再分布。實(shí)測(cè)數(shù)據(jù)顯示，當(dāng)含水量達(dá)到泡沫總質(zhì)量的3.5%時(shí)，導(dǎo)熱系數(shù)會(huì)躍升至0.068 W/(m·K)，這已經(jīng)超過(guò)國(guó)家標(biāo)準(zhǔn)對(duì)保溫層失效的判定閾值（≤0.050 W/(m·K)）。而從滲水發(fā)生到達(dá)到該閾值，在土壤溫度5℃、管內(nèi)介質(zhì)溫度80℃的典型工況下，僅需22~28天，這意味著搶修黃金窗口期不足一個(gè)月。

二、工程現(xiàn)場(chǎng)快速檢測(cè)與衰退程度分級(jí)標(biāo)準(zhǔn)

為及時(shí)判斷保溫性能衰退狀態(tài)，現(xiàn)場(chǎng)不宜僅依賴破壞性取樣（開(kāi)挖成本高且影響交通）。目前主流做法是采用手持式微波濕度儀，其利用水的介電常數(shù)（ε≈80）遠(yuǎn)高于聚氨酯（ε≈2.5~3.0）的特性，通過(guò)相位差反演體積含水率，測(cè)量精度可達(dá)±0.2%。同時(shí)，配合紅外熱像儀掃描地表溫度異常區(qū)——滲水區(qū)域的土壤表面溫度會(huì)比正常區(qū)低1.5~3.0℃（因保溫失效導(dǎo)致熱量散失增加），熱像圖可快速劃定疑似進(jìn)水范圍。根據(jù)含水率可將衰退程度劃分為三級(jí)：一級(jí)（含水率<1%）：導(dǎo)熱系數(shù)≤0.035，保溫性能輕微下降，可安排計(jì)劃性維修；二級(jí)（1%~3%）：導(dǎo)熱系數(shù)0.035~0.055，熱損失增加約60%~120%，需在15天內(nèi)開(kāi)挖修復(fù)；三級(jí)（>3%）：導(dǎo)熱系數(shù)>0.055，已屬嚴(yán)重失效，必須立即停運(yùn)或降壓運(yùn)行，否則外護(hù)管表面溫度可能超過(guò)60℃（設(shè)計(jì)允許最高50℃），導(dǎo)致聚乙烯老化脆裂，進(jìn)而引發(fā)大面積土壤熱污染。某城市供熱管網(wǎng)曾因汛期排水不暢，導(dǎo)致三段DN400管線進(jìn)水后未及時(shí)處置，90天后開(kāi)挖發(fā)現(xiàn)泡沫層完全碳化濕潤(rùn)，鋼管外壁出現(xiàn)點(diǎn)蝕坑深達(dá)1.2mm，最終不得不更換整段管道，造成直接經(jīng)濟(jì)損失逾200萬(wàn)元。

三、預(yù)防性設(shè)計(jì)及滲水后的再生修復(fù)技術(shù)

防患于未然，關(guān)鍵在于接頭密封和透氣排潮系統(tǒng)的協(xié)同設(shè)計(jì)。目前改進(jìn)型聚氨酯保溫管在每根管段兩端設(shè)置環(huán)形報(bào)警線（雙芯銅導(dǎo)線），當(dāng)泡沫層含水率上升導(dǎo)致電阻率下降至特定閾值（例如從10^12 Ω·cm降至10^6 Ω·cm），監(jiān)控主機(jī)即可定位滲水點(diǎn)，定位精度±1米。同時(shí)，外護(hù)管應(yīng)采用共聚聚烯烴材質(zhì)并增加其壁厚至3.5mm以上（常規(guī)為2.5mm），以增強(qiáng)抗沖擊和抗劃傷能力。對(duì)于已經(jīng)滲水但尚未完全失效的管段，可采用“真空抽濕+熱氮?dú)庵脫Q”聯(lián)合修復(fù)工藝——在管段兩端開(kāi)孔，連接真空泵抽至負(fù)壓0.08MPa，維持4小時(shí)，然后通入80℃干燥氮?dú)獯祾?小時(shí)，可將含水率從4.2%降至1.1%以內(nèi)，恢復(fù)導(dǎo)熱系數(shù)至0.033 W/(m·K)左右，該修復(fù)成本僅為換管工程的30%，且無(wú)需大面積開(kāi)挖。若滲水時(shí)間超過(guò)60天且泡沫已呈泥漿狀，則必須采取分段切除并更換預(yù)制保溫管件，新裝接頭采用熱收縮帶+電熔焊雙重密封，并在回填前進(jìn)行0.05MPa氣密性試驗(yàn)，保壓24小時(shí)壓降≤0.001MPa方為合格。

綜合來(lái)看，直埋聚氨酯保溫管滲水后的性能衰退并非線性過(guò)程，而是在水解催化作用下呈現(xiàn)“滯后-突增-加速”的三段式演化規(guī)律。行業(yè)標(biāo)準(zhǔn)CJ/T 114-2000規(guī)定保溫層吸水率應(yīng)≤10%（體積比），但工程經(jīng)驗(yàn)表明，當(dāng)吸水率超過(guò)5%時(shí)，管道運(yùn)行經(jīng)濟(jì)性已顯著劣化。建議運(yùn)營(yíng)單位建立基于物聯(lián)網(wǎng)的濕度在線監(jiān)測(cè)系統(tǒng)，并制定分級(jí)響應(yīng)預(yù)案，將巡檢周期在雨季縮短至每周一次。通過(guò)合理運(yùn)用無(wú)損檢測(cè)、真空修復(fù)和強(qiáng)化密封工藝，即使在地下水位頻繁波動(dòng)的區(qū)域，也能將聚氨酯保溫管的全生命周期熱損失系數(shù)控制在0.15 W/(m·K)以內(nèi)，確保能源輸配效率滿足設(shè)計(jì)指標(biāo)。未來(lái)隨著自感應(yīng)型疏水泡沫材料的研發(fā)——即在配方中引入吸濕膨脹微球，遇水后自動(dòng)膨脹封堵滲流通道——將有望從根本上改變“進(jìn)水即報(bào)廢”的被動(dòng)局面，為城鎮(zhèn)地下管網(wǎng)安全運(yùn)行提供更聰明的解決方案。
