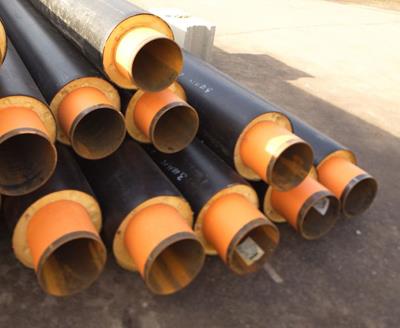

聚氨酯保溫管的保溫性能核心取決于硬質聚氨酯泡沫的微觀泡孔結構。高壓發泡工藝（注射壓力10-25MPa）相比低壓發泡能夠使異氰酸酯與聚醚多元醇混合更充分，泡孔更細密均勻，閉孔率可達93%-95%，導熱系數可低至0.022-0.024W/(m·K)。高壓發泡機采用對沖撞擊混合原理，兩組分在混合室內以超音速撞擊形成劇烈湍流，在0.1-0.3秒內完成均勻混合，避免了低壓發泡常見的機械攪拌死區和比例偏差。

影響泡孔結構的工藝參數主要包括注射壓力、原料溫度、模具溫度和注料量。注射壓力從8MPa提升至20MPa時，平均泡孔直徑從0.35mm降至0.18mm，閉孔率從85%升至94%。原料溫度需控制在20-25℃，溫度過低粘度大混合不均，溫度過高反應過快易產生針孔缺陷。模具溫度（鋼管和外護管）應預熱至35-45℃，防止泡沫提前冷卻而停止膨脹，確保泡沫充滿腔體并達到設計密度。注料量過少會產生空洞，過多則泡沫密度過大增加成本，設計密度通常為60-80kg/m3。

泡孔細度和閉孔率對保溫性能有直接影響。聚氨酯泡沫的保溫性能主要來源于封閉在泡孔內的發泡劑氣體（如環戊烷），泡孔越細密，氣體對流路徑越曲折，熱傳導越低。閉孔率每提升1%，導熱系數約下降0.0003W/(m·K)。采用高壓發泡工藝生產的聚氨酯保溫管較普通低壓工藝（閉孔率85%-88%，導熱系數0.027-0.030W/(m·K)）節能15%以上。某供熱管網項目對比兩種發泡工藝的DN500聚氨酯保溫管，高壓發泡管運行三年后導熱系數僅上升0.001W/(m·K)，低壓發泡管上升0.005W/(m·K)，證明高壓發泡產品的長期熱穩定性更優。

高壓發泡設備的日常維護要點包括：每班次檢查混合頭密封圈（防止原料泄漏導致比例偏差），每周校準注射壓力傳感器（偏差超過±0.5MPa需重新標定），每月清理混合室殘留物（使用專用清洗劑浸泡后擦拭）。原料儲存溫度應控制在18-25℃，避免溫度波動導致粘度變化影響混合效果。建議每批次生產前進行“試發泡”并制作樣塊，檢測泡孔直徑和閉孔率，合格后方可批量生產。聚氨酯保溫管的生產企業應優先選用高壓發泡設備，并定期校準混合頭壓力和溫度，每批次進行泡孔顯微鏡檢測和閉孔率測試，確保產品質量的穩定性和一致性。
