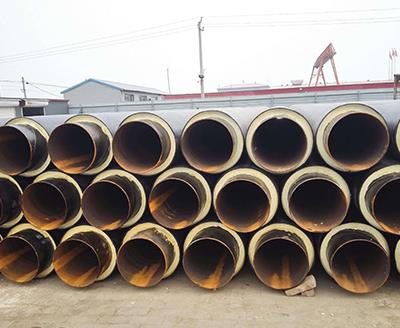

聚氨酯發泡管在生產過程中，由于模腔內壓力分布和熱傳導差異，泡沫密度沿壁厚方向往往不均勻，外壁密度高、內壁密度低，形成梯度。這種密度梯度影響管道的徑向壓縮強度和抗蠕變性能。本文測量不同工藝條件下聚氨酯發泡管的密度分布，并提出優化措施。

取樣方法：將發泡管沿徑向切割成多個環段，每個環段再分層為外、中、內三層，采用排水法測密度。傳統垂直注料工藝（鋼管水平，從頂部注入）導致底部泡沫密度高（75kg/m3）、頂部密度低（55kg/m3），且內壁密度比外壁低10-15kg/m3。壓縮強度測試表明，低密度區抗壓強度僅0.18MPa，高密度區達0.35MPa。整體壓縮時，低密度區先壓潰。

優化措施：采用旋轉注料（鋼管在發泡過程中以1-2rpm旋轉），使原料分布均勻，密度梯度減小至±5kg/m3；或采用多孔注料（沿鋼管軸向設置多個注料口）。另外，提高模具溫度均勻性（內外壁溫差≤5℃），使用導熱性更好的外護管材料。某工廠采用旋轉發泡后，壁厚方向密度極差從15kg/m3降至4kg/m3，徑向壓縮強度從0.22MPa提升至0.31MPa，滿足深埋要求。

應用實例：某供熱管道工程要求聚氨酯發泡管抗壓強度≥0.3MPa。原產品不達標，通過旋轉注料和優化模具加熱，產品合格率從70%升至98%。建議每批次抽樣進行密度梯度檢測，確保質量一致性。聚氨酯發泡管的密度均勻性是結構可靠性的基礎。
