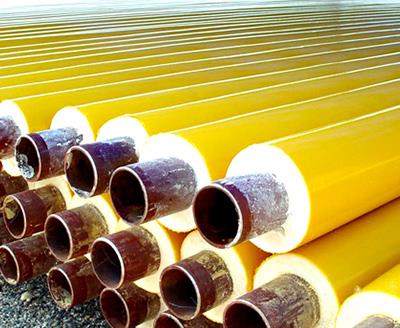

聚氨酯保溫管是集中供熱、石油化工及區域供冷領域廣泛應用的預制直埋保溫管道，其核心保溫層由硬質聚氨酯泡沫塑料構成，導熱系數（λ）是衡量保溫性能的關鍵指標。高壓發泡工藝（壓力10-25MPa）相比低壓發泡，能使異氰酸酯和聚醚多元醇混合更充分，泡孔更細密均勻，閉孔率提高至92%以上，導熱系數可降至0.022-0.024W/(m·K)。本文分析高壓發泡設備參數（混合頭轉速、注射壓力、原料溫度）對泡孔結構的影響，并探討如何通過工藝控制降低導熱系數。

高壓發泡機采用對沖撞擊混合原理，壓力越高，混合效率越好。試驗表明：注射壓力從8MPa升至20MPa時，平均泡孔直徑從0.35mm降至0.20mm，閉孔率從85%升至93%，導熱系數從0.027W/(m·K)降至0.023W/(m·K)。同時，原料溫度需控制在20-25℃，溫度過低粘度大混合不均，溫度過高反應過快易產生缺陷。模具溫度（鋼管和外護管）應預熱至35-45℃，防止泡沫提前冷卻。此外，注料量需精確計算，過少會形成空洞，過多則泡沫密度過大增加成本。

應用實例：某聚氨酯保溫管生產廠原采用低壓發泡，產品導熱系數波動大（0.026-0.030）。升級為高壓發泡設備后，泡孔均勻度提高，抽樣檢測導熱系數穩定在0.023±0.001，且泡沫抗壓強度從0.2MPa提升至0.3MPa，客戶反饋熱損失降低15%。注意事項：高壓發泡設備密封要求高，需定期更換混合頭密封圈；原料應避免水分污染，否則會產生脲鍵導致泡孔粗大。聚氨酯保溫管的發泡工藝優化是提升能效和市場競爭力的關鍵。
